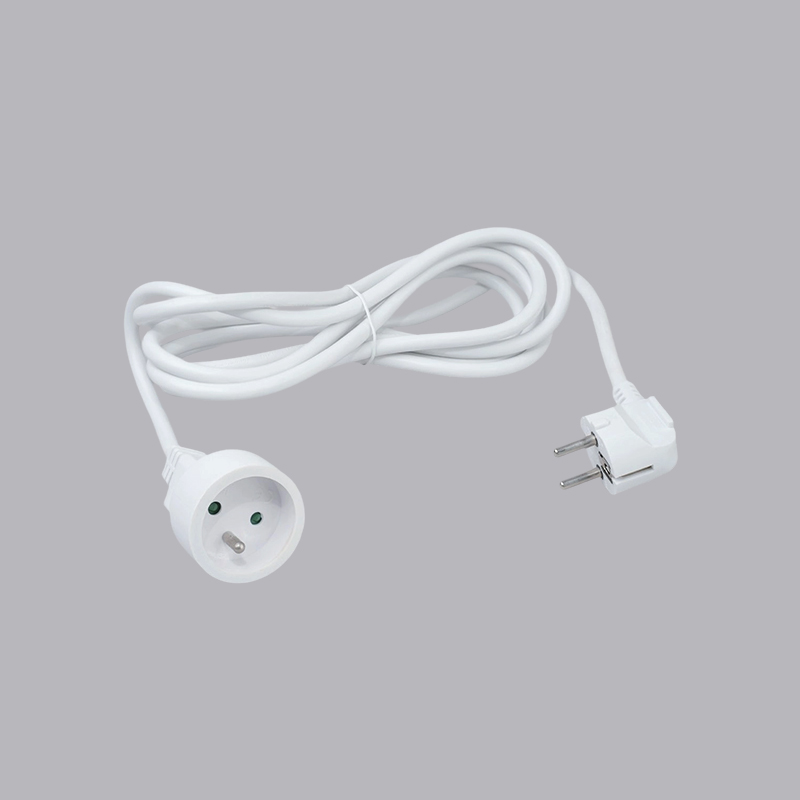

Forlængerledning

I. Teknisk struktur og designstandarder
Designet af europæiske forlængerledninger skal nøje overholde følgende tekniske specifikationer:

Plug and Socket Interface
Europæiske stik er typisk i overensstemmelse med CEE 7/7-standarden (kompatible med tyske Schuko og franske E/F-typer). De har cylindriske stifter med en diameter på 4,8 mm og en længde på 19 mm og en fjederkontakt på jordingssiden. Stikkontakten skal opfylde standarderne EN 50075 (ikke-jordet) eller EN 50077 (jordet) for at sikre kompatibilitet med almindelige europæiske elektriske apparater.

Kabelspecifikationer og ledningsevne
Kernelederen skal være iltfrit kobber (OFC) med en ledningsevne på 100 % IACS (International Annealed Copper Standard). Fælles tværsnitsområder omfatter:
0,75 mm² (mærkestrøm 10A, effekt 2300W)
1,5 mm² (mærkestrøm 16A, effekt 3680W)
2,5 mm² (mærkestrøm 25A, effekt 5750W)
Isoleringen er typisk lavet af polyvinylchlorid (PVC) eller lav-røg nul-halogen (LSZH) materiale og er temperaturbestandig fra -15°C til 70°C.

Indkapslingsbeskyttelsesklassificering
I henhold til IEC 60529 skal indendørs forlængerledninger opfylde IP20 (beskyttelse mod elektrisk stød), mens udendørs produkter skal opfylde IP44 (stænktæt) eller IP67 (støvtæt og vandtæt).

II. Materialevidenskab og sikkerhedsegenskaber
Materialevalget til europæiske forlængerledninger bestemmer direkte deres elektriske sikkerhed, holdbarhed og miljøtilpasningsevne. Deres kernematerialesystem er omhyggeligt designet til at opfylde strenge EU-regler.

1. Isolerings- og kappematerialeteknik
PVC (polyvinylchlorid) formuleringsteknologi: Som det mest almindeligt anvendte materiale skal dets formulering opnå en balance mellem flammehæmning, fleksibilitet og ældningsbestandighed.

Flammehæmning: Den skal bestå IEC 60332-1 (enkeltstrenget lodret forbrændingstest) og den strengere IEC 60332-3 (bundtet forbrændingstest). Flammehæmmende systemer anvender typisk sammensatte flammehæmmere, såsom aluminiumhydroxid (ATH) og magnesiumhydroxid (MDH), som virker synergistisk under forbrænding. Under forbrændingen nedbrydes de for at absorbere varme og frigive vanddamp, hvilket fortynder de brændbare gasser. Det kræves typisk, at oxygenindekset (OI) er over 32 % (ASTM D2863).

Ældningsmodstand og mekaniske egenskaber: Blødgøringsmidler med god migrationsbestandighed (såsom DINP og DOTP) bør vælges for at forhindre skørhed efter længere tids brug. Anti-aldringsmidler (såsom kønrøg) skal effektivt modstå UV-nedbrydning. Trækstyrkekrav er generelt ≥15 MPa, og brudforlængelse ≥150% (EN 50363 standard).

Alternative materialeanvendelser:

Low Smoke Zero Halogen (LSZH) materialer bruges primært på steder med strenge brandsikkerhedskrav, såsom undergrundsbaner, lufthavne og datacentre. De er baseret på polyolefiner (såsom EVA) og flammehæmmere såsom ATH/MDH. Under forbrænding skal røgtæthed og lystransmission være >60% (IEC 61034), og gaskorrosivitet (pH og ledningsevne) skal være i overensstemmelse med EN 50267-2-2.

Gummimaterialer bruges i kraftige industrielle forlængerledninger (såsom H07RN-F-strukturen). De tilbyder fremragende oliebestandighed, kuldebestandighed (ned til -40°C) og mekanisk knusningsmodstand (i overensstemmelse med EN 60811-serien af ​​test).

2. Valg og behandling af ledermetal
Oxygenfrit kobber (OFC): Renhed ≥ 99,95 %, ledningsevne ≥ 101 % IACS. Dens ekstremt lave iltindhold (<0,001%) forhindrer brintskørhed og sikrer lederstabilitet efter lang tids brug.

Belægningsproces:

Nikkelbelægning på stifter/ærmer: Nikkellaget er typisk 3-5μm tykt (ifølge EN 50525-1). Det giver primært hårdhed, slidstyrke og beskytter basismaterialet mod oxidation. Det underliggende kobber- eller messinggrundmateriale skal bevare en god elasticitet.

Fortinning på intern kobberkerne: I industrimiljøer med høj luftfugtighed bruges fortinning ofte på kobberledere for effektivt at forhindre øget kontaktmodstand forårsaget af sulfidering eller oxidation og forbedre loddeevnen.

3. Strukturelt design og sikkerhedsmekanismer
Dobbeltisoleringssystem: Mange europæiske forlængerledninger anvender et "dobbeltisolerings"-design, der består af grundlæggende isolering (PVC-lag på lederen) plus supplerende isolering (enten den overordnede ydre kappe eller en indvendig isoleringsstruktur). Disse produkter kræver ikke en jordledning (kun to ledere) og er mærket med et "U" (cirkulært) symbol. De overholder EN 60309 og giver øget sikkerhedsredundans.

Trækaflastning: En fleksibel "trækaflastning" eller intern spændeanordning, typisk sprøjtestøbt, er dannet ved grænsefladen mellem kablet og stikket/stikket. Dette opfylder bøjningstestkravene i EN 60799 og forhindrer internt ledningsbrud på grund af gentagen bøjning.

III. Systematisk analyse af applikationsscenarier og belastningsstyring
At vælge en forlængerledning er et systematisk projekt, der kræver en omfattende beslutning baseret på belastningskarakteristika, miljøforhold og sikkerhedsbestemmelser.

1. Analyse af belastningstype og karakteristika
Resistive belastninger: Såsom glødelamper og elektriske varmelegemer. De tilbyder stabil strøm og lav startstrøm, hvilket gør valget relativt enkelt; de skal kun opfylde den nominelle effekt.

Induktive belastninger: Såsom motorværktøj (elektriske boremaskiner, kompressorer) og køleskabe. Startstrømme kan nå 5-7 gange den nominelle strøm og vare i hundredvis af millisekunder. Kabler (typisk med et tilstrækkeligt tværsnitsareal) og stik (for at undgå buerosion) skal vælges til at modstå disse korte overbelastninger.

Kapacitive belastninger: Såsom at skifte strømforsyning (computere, mobiltelefonopladere). Ved tænding opstår der en stor kondensatorladestrøm (inrush). Selvom denne stigning kun varer kort tid, påvirker den stadig stikkontakter.

Ikke-lineære belastninger: Såsom invertere og LED-driverstrømforsyninger. Disse belastninger genererer overtoner af høj orden (især den tredje harmoniske), hvilket potentielt får neutralstrømmen til at overstige fasestrømmen. For forlængerkabler med flere huller skal denne faktor tages i betragtning, og der bør vælges et design med et tykkere nulledertværsnit.

2. Professionel udvælgelsesvejledning til specifikke miljøer
Industrielle værksteder/byggepladser:

Kabeltype: Der skal bruges kraftigt gummibeklædt kabel (såsom H07RN-F). Dens oliebestandighed, mekaniske knusningsmodstand og vejrbestandighed (-25°C til 60°C) overgår langt PVC.

Beskyttelsesgrad: Mindst IP67, beskytter mod indtrængen af ​​kølevæske, metalaffald og støv.

Yderligere funktioner: Integreret RCD (residual Current Device) og overstrømsbeskyttelse er bedste praksis.

Datacentre/computerrum:

Flammehæmmende krav: LSZH-kabel er obligatorisk for at forhindre giftig røg og ætsende gasser i at beskadige præcisionsudstyr og forhindre evakuering i tilfælde af brand.

Ydelseskrav: Kabler skal have lav induktans og lav impedans for at sikre spændingsstabilitet. Disse kabler er ofte ledsaget af en tilpasset PDU (strømfordelingsenhed) fra producenter som Cixi Lianou Electrical Appliance Co., Ltd.

Medicinske faciliteter:

Standardoverholdelse: Skal opfylde EN 60601-1 sikkerhedsstandarden for medicinsk elektrisk udstyr. Denne standard har ekstremt strenge regler for jordafledningsstrøm og patientlækstrøm (typisk <0,1mA).

Strukturelt design: Stik og fatninger har typisk forskellige farver eller former for at forhindre utilsigtet tilslutning til ikke-medicinske kredsløb.

Udendørs og midlertidige arrangementer:

Mekanisk beskyttelse: Kabler skal have en meget elastisk ydre kappe og kan indeholde et ekstra panserlag.

Synlighed og sikkerhed: Kabler skal være klare farvede (orange eller gule) og udstyret med 30mA højfølsomme RCD'er hele vejen igennem for at forhindre elektrisk stød fra fugt.

Sæsonbestemt tilpasningsevne: I kolde områder skal du sikre dig, at kabelmaterialet ikke bliver skørt ved lave temperaturer.

3. Tekniske principper for belastningsstyring
Derating: Langvarig drift ved fuld belastning er strengt forbudt. 80%-reglen følges almindeligvis i teknik. Det betyder, at for en 16A forlængerledning bør den anbefalede kontinuerlige belastning ikke overstige 12,8A (ca. 2940W), hvilket giver mulighed for forbigående overbelastning og varmeafledning.

Længde og spændingsfald: Kabler har impedans, hvilket får spændingen til at falde med stigende længde. I henhold til IEC 60364-5-52 skal spændingsfald generelt være mindre end 3 %. Beregningsformlen er: Spændingsfald ΔU = (ρ * L * I * 2) / A (ρ er resistivitet, L er længde, I er strøm, og A er tværsnitsareal). Længere transmissionsafstande kræver et større tværsnitsareal.

Termisk styring: Forlængerledninger skal trækkes helt ud. Oprulning af dem skaber induktans og forhindrer varmeafledning, hvilket fører til varmeakkumulering og brandrisiko. Der bør efterlades tilstrækkelig plads omkring dem til luftcirkulation.

IV. Fremstillingsproces og kvalitetskontrol
Tag Cixi Lianou Electrical Appliance Co., Ltd., en nøglevirksomhed i Zhejiang-provinsen, Kina, som et eksempel. Dens produktionsproces er udtryk for høje industristandarder:

Sprøjtestøbningsproces
Stikhuse er fremstillet ved hjælp af en fuldautomatisk sprøjtestøbemaskine (spændekraft ≥ 800T), med formtemperaturnøjagtighed kontrolleret til ±1°C for at sikre dimensionsoverensstemmelse med EN 50075-specifikationerne.

Kabelsamling
Ledningerne og stikkene er forbundet ved hjælp af ultralydssvejsning, med modstandsværdier 35% mindre end mekanisk krympning. Produktionslinjen er udstyret med en højspændingstester (1500V/60s) og en jordkontinuitetstester (modstand <0,1Ω).

Kvalitetsinspektionssystem

100 % starttest (belastning 1,25 gange mærkestrømmen i 1 time).

Tilfældige inspektionspunkter omfatter en kugletrykstest (125°C/1 time), en bøjningstest (10.000 cyklusser) og en varmemodstandstest (70°C/7 dage).
